Контроллер LD-DMX3 контроллер 27967

ЦЕНА, руб.:
5 520
для дилеров
9 936
розничная
Заказать

Контроллер LD-DMX3 контроллер 27967

ЦЕНА, руб.:
5 520
для дилеров
9 936
розничная

Контакты для заказа:

Тел. 8 (499) 344-05-03 Москва
e-mail: Mail@mir-svetodiodov.ru контакты в регионах

Товар принадлежит категориям:
Технические характеристики
Рабочая температура: -20+60С
Входной ток: 3 канала
Напряжение:
Размеры упаковки: L230 x W180 x H55 mm
Каналы выходной мощности: 144W (@DC12V), 288W(DC24V)

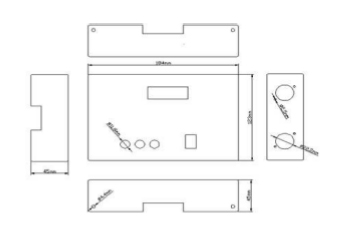

Внешние размеры: L184 x W123 x H45 mm
Вес брутто: 820 гр.
Статичное потребление мощности: <1W
Отправить заявку

Многофункциональный контроллер LED имеет цифровой интерфейс на базе LCD. Данное устройство создано для управления разными видами светодиодного освещения: точечными источниками света, гибкими светодиодными лентами, настенными лампами, настенными светодиодными инсталяциями и т.д. Данный контроллер обладает рядом преимуществ, такими как: удобное подключение, простота в использовании и другими. В соответствии с потребностями покупателей, контроллер имеет множество режимов управления светом (быстрая смена цвета, плавная смена цвета, режим стробоскопа и т.д.)

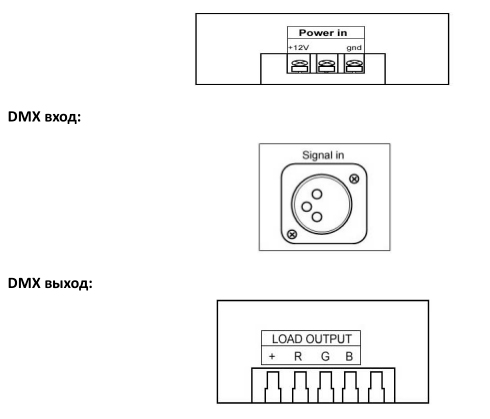

Схема для входа питания:

Инструкция по эксплуатации

***Первым подключается кабель к которому подается напряжение, затем – кабель, подающий напряжение. Перед включением прибора в сеть исключите проверьте правильность подсоединения проводов, во избежание короткого замыкания.

Управление:

1. Кнопка MODE: однократное нажатие -выбор цветового режима, кнопка UP и DOWN (увеличение и уменьшение скорости).

2. Кнопки и DMX служат для управления устройством:
Заполняя 3 канала DMX, вы можете регулировать насыщенность цвета для R, G, B, например: код адреса -1, следовательно CH1 -управляет яркостью канала R, CH2 управляет яркостью канала G, CH3 управляет яркостью канала B. Чем больше значение канала DMX (от 0 до 255), тем больше Яркость.

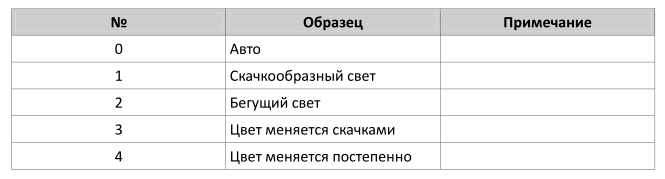

3. Цветовой режим меняется как указано в таблице:

Как модифицировать адрес DMX: удерживайте кнопку MODE, не отпуская, включите устройство, на дисплее появится C***, C – это первая буква кода адреса DMX, например: С001значит что код адреса -1, кнопками UP и DOWN можете менять значение от 1 ~999. Нажмите кнопку MODE снова, чтобы сохранить модификацию.

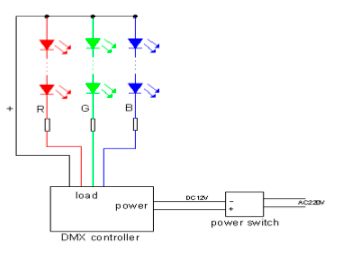

Схема подключения без DMX:

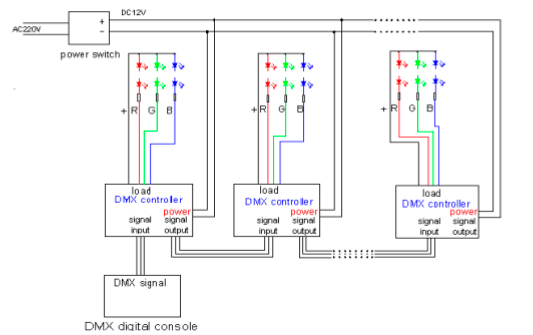

Схема подключения с DMX:

Внимание:

1. Напряжение блока питания варьируется от DC12V-DC24V, не используйте блоки питания с напряжением выше указанного, иначе устройство может быть повреждено!
2. Убедитесь что провода не соприкасаются, во избежание короткого замыкания.
3. Кабели должны быть присоединены в соответствие с цветовыми выходами.
4. Избегайте воды, удара электрическим током и механических вибраций.
5. Устройство предназначено только для использования внутри помещений!
6. Сохраните стикер на устройстве!
7. Все провода должны быть подсоеденены в соответствии со схемами.
8. Гарантийный срок — один год, в данный период мы гарантируем замену или ремонт устройства бесплатно, если данное повреждение не стало следствием перегрузки устройства или повреждением по вине потребителя.
