Контроллер LD AUDIO RF 12А , 144W 16165

ЦЕНА, руб.:
1 980
для дилеров
3 564
розничная
Заказать

Контроллер LD AUDIO RF 12А , 144W 16165

Технические характеристики
Входное напряжение 12V/24V
Управление Радио пульт управления 433MHZ
Дистанция управления 20м
Габариты корпуса 89х70х28mm
Материал корпуса Алюминий
Вес 200гр(включая пульт)
Режим управления 3 канала
Максимальная нагрузка 4А на каждый канал
Выходная мощность 12V/144W,24V/288W
Специальная функция Датчик звука!
Отправить заявку

Аудиоконтроллер LN-RF6B предназначен для управления светодиодными RGB-лентами, модулями, линейками и содержит усовершенствованную схему, позволяющую управлять цветом и яркостью с помощью источника внешнего аудиосигнала - от плеера, медиапроигрывателя или микрофона. Простое решение для создания цветомузыки в кафе, ресторане или дома!

Управление контроллером осуществляется с помощью радиопульта 433 Мгц.

На контроллере есть регулировка чувствительности звука. Имеются раздельные входы для микрофона и сигнала с плеера (медиапроигрывателя).

ВНИМАНИЕ! Устройство является низковольтным и прямое подключение к сети 220В повреждает устройство и может привести к пожару! Перед включением читайте инструкцию.

Внешние размеры

Инструкция по использованию

Подключение внешнего питания

При мощности нагрузки менее 30Вт можно подключать внешнее питание через разъём КАТЕГОРИЧЕСКИ запрещается использовать подключение через разъём при высокой нагрузке!

При мощности нагрузки более 30Вт подключайте внешнее питание только через клеммы

Разъёмы для подключения ленты и аудиосигналов

MIC - Вход для микрофона, Audio - Вход для плеера, Регулятор чувствительности

Клеммы для подключения RGB ленты. Cоблюдайте полярность при подключении!

Использование:

1. Сначала подключите RGB-ленту (модули, линейки или другие 12-24В светодиодные устройства). Без нагрузки включать контроллер не рекомендуется. Убедитесь в отсутствии коротких замыканий. Типовые схемы подключения см.ниже.
2. Подключите внешнее питание от источника напряжения DC 12-24V. Установите в пульт батарейку.
3. Подключите источник аудиосигнала.

ВНИМАНИЕ: При одновременном подключении 2-х источников (MIC и AUDIO) контроллер будет воспринимать только сигнал со входа AUDIO. Для управления микрофоном отключите вход AUDIO.

4. Включение контроллера осуществляется кнопкой ON/OFF: с пульта.

Управление контроллером осуществляется пультом с 6-ю кнопками.

Назначение кнопок:

«ON/OFF»: включение / выключение контроллера;
«MODE»: кнопка последовательного переключения программ, всего 13 режимов;
Кнопка «B+»: Увеличение яркости на 1 ступень, всего 256 ступеней;
Кнопка «B-»: Уменьшение яркости на 1 ступень, всего 256 ступеней;
Кнопка «S+»: Увеличение скорости на 1 шаг, всего 100 шагов;
Кнопка «S-»: Уменьшение скорости на 1 шаг, всего 100 шагов.

Режимы работы контроллера (последовательно переключение кнопкой «MODE»):

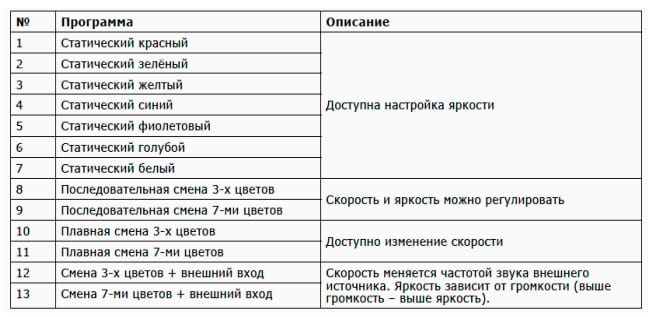

Таблица режимов:

Типовые схемы подключения:

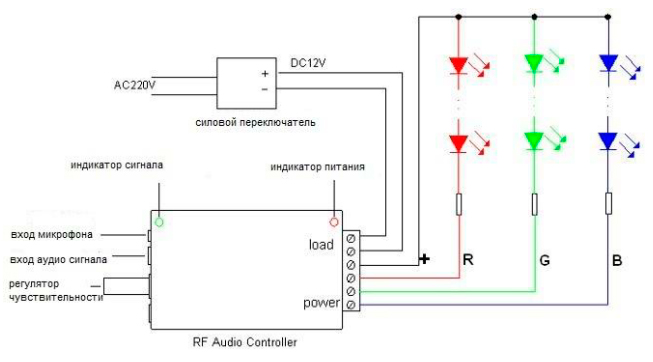

Схема 1 (для малой нагрузки, менее 30Вт):

Схема 2 (для высокой нагрузки выше 30Вт):
