Контроллер RGB c RF пультом LD-RF44 controller 6A, 72W 28010

Многофункциональный контроллер для светодиодных источников света.

• Комплектуется RF пультом ДУ с 44 кнопками.
• Пульт ДУ прост в использовании и удобен в эксплуатации. Вы можете выбрать нужный цвет одним нажатием кнопки.
• Контроллер может использоваться для управления различными светодиодными источниками света, такими как: светодиодная лента, светодиодные светильники, линейные прожекторы и другие устройства.
• В контроллер заложены программы различных динамических эффектов, таких как последовательное переключение цветов, плавная смена цветов и другие.
• 6 кнопок памяти предустановленных пользовательских цветов.
• Отличается простотой подключения и удобством в монтаже.

Инструкция по включению:

Функциональные кнопки:

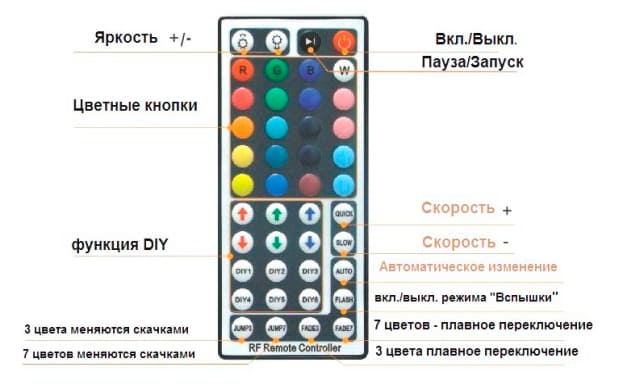

Описание пульта ДУ

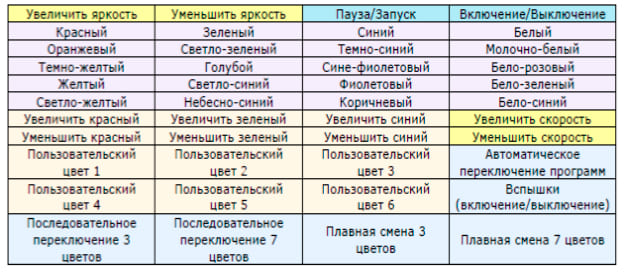

На пульте дистанционного управления расположены 44 кнопки. Назначение кнопок приведено в таблице. Расположение ячеек таблицы соответствует расположению кнопок на пульте ДУ.

Перепрограммирование выходного разъема

Для удобства подключения, распределение каналов RGB по контактам выходного разъема можно изменять. Это бывает необходимо, когда разъем подключения ленты к контроллеру установлен непосредственно на ленте, и связано с тем, что расположение контактов RGB на ленте не всегда одинаково. Для перепрограммирования произведите следующие действия.

• Подключите контроллер и подайте на него питание;
• Нажмите кнопку «OFF», чтобы выключить его;
• Нажмите кнопку , контроллер перейдет в режим настройки последовательности каналов. В этот момент светодиодная лента будет воспроизводить текущую последовательность;
• Нажмите кнопку , чтобы выбрать последовательность R, G, B;
• Нажмите кнопку , чтобы выбрать последовательность G, R, B;
• Нажмите кнопку , чтобы выбрать последовательность B, R, G;
• Выбрав нужную последовательность , нажмите кнопку , чтобы сохранить её. После чего светодиодная лента погаснет;
• Нажмите кнопку “ON”, чтобы включить контроллер
;
• Нажимая кнопки выбора цвета на пульте, проверьте соответствие цветов;

Настройка пользовательских цветов

Если Вы хотите установить цвет, которого нет на пульте контроллера, Вы можете настроить и запомнить практически любой цвет. Для этого на пульте предусмотрены 6 кнопок памяти предустановленных пользовательских цветов (DIY1—DIY6) и кнопки регулировки уровня отдельно по каждому каналу RGB.

• Нажатие кнопки DIY включает предустановленный цвет. В этом же режиме можно менять предустановку.
• Установите нужный цвет, изменяя пропорции красного, зеленого и синего цветов с помощью соответствующих кнопок со стрелками в зоне DIY пульта ДУ.
• Чтобы запомнить цвет и выйти из режима настройки пользовательского цвета, нажмите любую кнопку, кроме кнопок в зоне DIY.
• Последующие нажатия кнопки DIY активируют сохраненный цвет.
• Выполните описанную выше процедуру для каждой из 6-ти кнопок DIY.

Схема подключения:

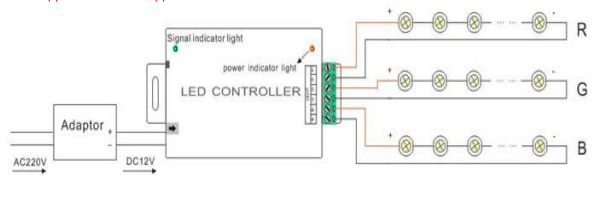

Последовательное подключение:

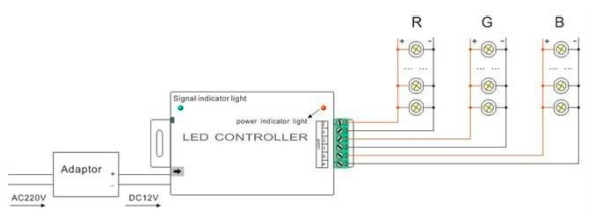

Параллельное подключение:

Эксплуатация:

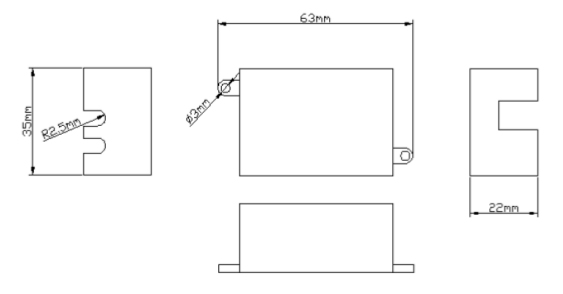

Габариты:
