Усилитель сигнала для RGB контроллера LD-RA-B waterproof RGB amplifier 12v 28050

ЦЕНА, руб.:

1 080

для дилеров

1 944

розничная

Контакты для заказа:

Тел. 8 (499) 344-05-03 Москва
e-mail: Mail@mir-svetodiodov.ru контакты в регионах

Товар принадлежит категориям:

Водонепроницаемый корпус (IP67)! Работает в условиях влажности, пара и брызг!

Технические характеристики
Усилитель сигнала:	Водонепроницаемый
Рабочая температура:	-20…+ 60 С
Напряжение:	DC5V, 12V, 18V, 24V (опционно)
Рабочий режим:	3 канала
Режим соединения:	общий анод
Частота:	433.92 Mгц
Внешний размер:	L95ΧW52ΧH30mm
Размер упаковки:	L145ΧW95ΧH50mm
Нетто:	175г
Брутто:	210г
Выходной ток:	< 4A (каждый канал)
Мощность:	5V: <60W, 12V: <144W, 24V: <288W
Отправить заявку

Водонепроницаемый RGB усилитель применяется для усиления сигнала и расширения числа подключаемых RGB лент или светодиодных ламп-прожекторов. Использует ШИМ управление (широтно-импульсную модуляцию).

Размеры:

Интерфейс входа питания:

Два провода для входа: коричневый +, голубой -

Интерфейс входа /выхода сигнала:

Четыре провода: чёрный +, коричневый — R; желтый — G,

Использование:

Подсоедините по порядку провода входа/выхода, чтобы избежать короткого замыкания, затем подключите провод питания к усилителю, усилитель к RGB контроллеру. Пользуйтесь схемой подключения!

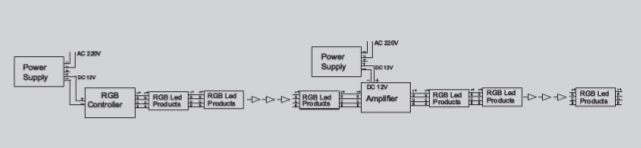

Структура 1: Последовательное подсоединение, два и более выключателя

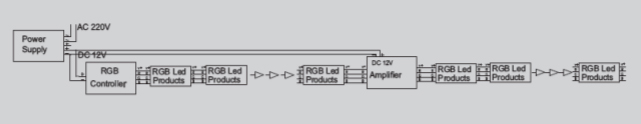

Структура 2: Последовательное подсоединение, один выключатель

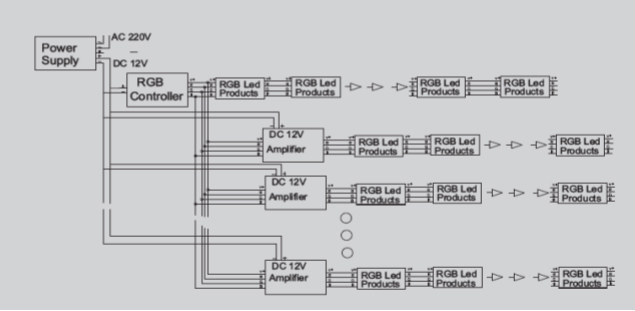

Структура 3: Параллельное подсоединение, один выключатель

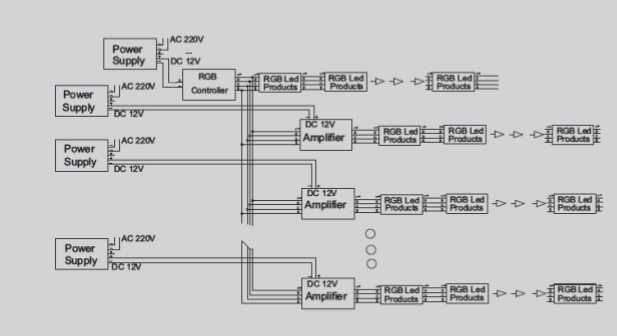

Структура 4: Параллельное соединение, 2 и более выключателей
