WIFI MASTER контроллер RGB LD-RC-WIFI-V2-M (master, multi point) 5-24v 3x4A 28029
WIFI MASTER контроллер RGB LD-RC-WIFI-V2-M (master, multi point) 5-24v 3x4A 28029
Контакты для заказа:
Тел. 8 (499) 344-05-03 Москваe-mail: Mail@mir-svetodiodov.ru контакты в регионах
Технические характеристики | |
Рабочая температура | -20+60С |
Входное напряжение | DC5-24V |
Потребляемая мощность | <1W при12V |
Размер | L107 хW65 хH30 мм |
Метод соединения | общий анод |
Вес контроллера | 276 грамм |
Общий вес | 320 грамм |
Чувствительность приемника | 802.11b DSSS(-5dBm), 802.11b CCK (-10dBm) |
WiFi Контроллер является новым техническим продолжением инфракрасных и радиоуправляемых контроллеров.
Контроллер WiFi является удобными и многофункциональным устройством. Для управления используется мобильная система Android или iOS. Управление осуществляется основным контроллером (Master), который может управлять до 16 дополнительными (Slave) контроллерами по WiFi сети или соединенными между собой сетевым кабелем. Передача сигнала управления по WiFi сети к контроллерам увеличивает радиус передачи сигнала, внутри помещения до 50 метров и снаружи до 100 метров.
Программное обеспечение:
- Название: Magic Color 2.0
- Требования: операционная система Android для мобильных устройств (рекомендуемые телефоны фирмы Samsung, HTC), или iOS, наличие WiFi модуля.
- Язык: Английский.
- Категория: связь
- Другое: Бесплатно, нет дополнительных программных расширений.
Программное обеспечение Magic Color 2.0
Установите программное обеспечение "Magic Color 2.0" на мобильные устройства на операционной системе Android или iOS. Подсоедините контролер по WiFi сети.
Подключите свое мобильное устройство к WiFi сети, убедитесь, что SSID контроллера LN*** (LN001-LN016)

Соединение контроллера с WiFi

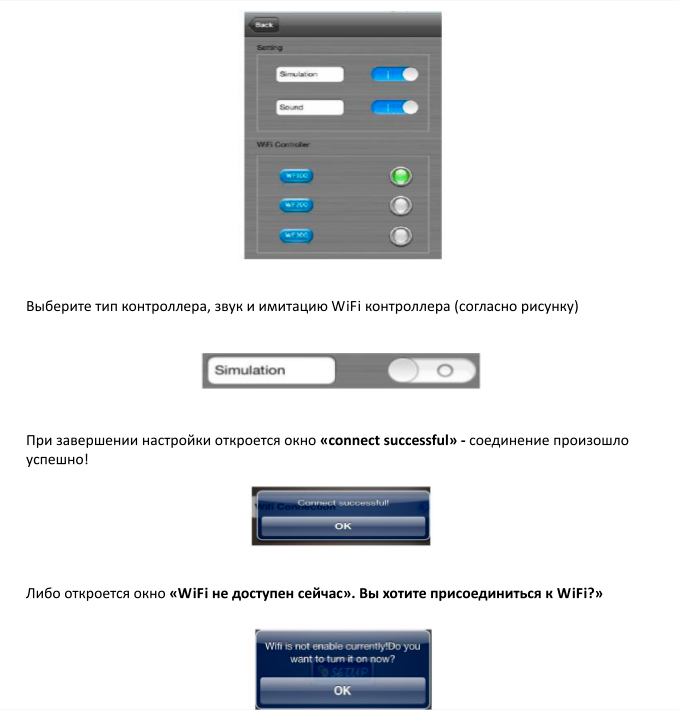

Нажмите на кнопку SETUP и введите в интерфейсе SETUP «SETUP -WiFi Controller -> WF200 -> RUN Mode (CD Mode, CT Mode, DIM Mode), Slave Controller (установите соответствующий адрес и позицию ведомого контроллера)

А. Включить имитацию WiFi
Демонстрационный режим программы, когда нет возможности подключить к контроллеру.
B. Переключатель звука
Включите и выключите звук

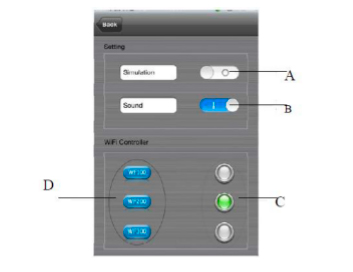

С. Кнопки переключения
Выберите модель контроллера

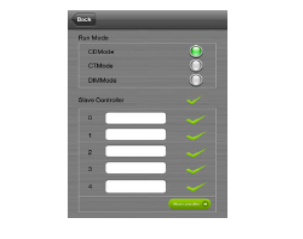

D. Выбор параметров контроллеров
Выберете контроллер WL200, войдите в подменю установки

Режим выхода контроллера:
Выберите тип выходного соединения дополнительных контроллеров
CD mode – контроллер для RGB ленты
CT mode- контроллер для RGB ленты
DIM mode – диммер для монохромной ленты
***Дополнительные Slave контроллеры:
Выбираем номер контроллера и задаем имя, максимально задается 16 Slave контроллеров.
Краткая инструкция по пользованию программным обеспечением

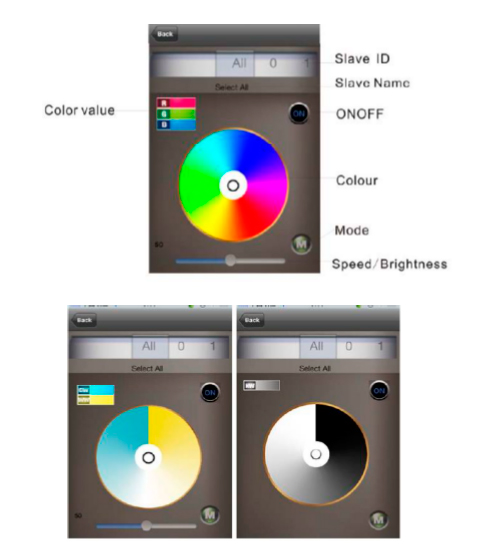

- CD mode, изменяет цвет,
- CT mode, изменяет цветовую температуру света,
- DIM mode, изменяет яркость
Инструкция по функциональному подключению контроллера LED-WIFI

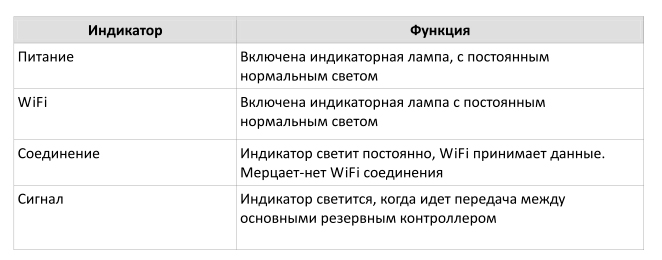

Инструкция в рабочем состоянии

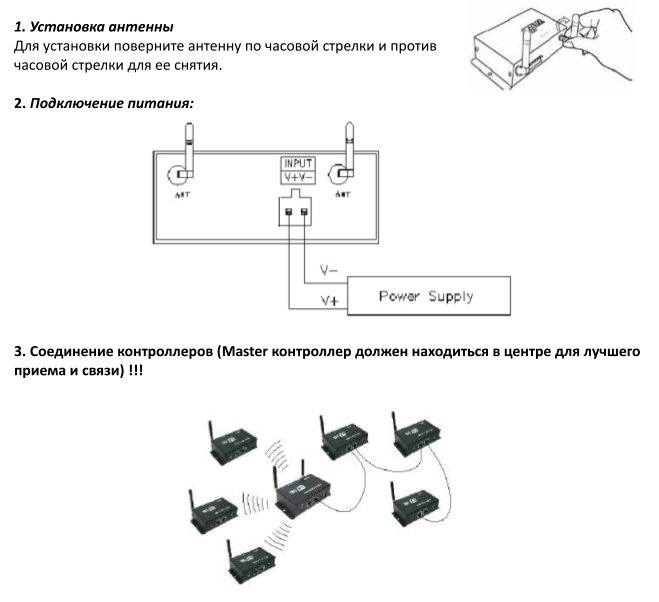

Инструкция по подключению

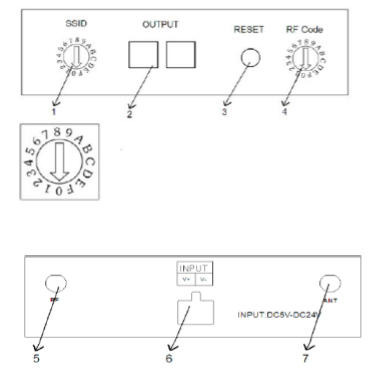

1. Установка переключателя SSID основного контроллера Master

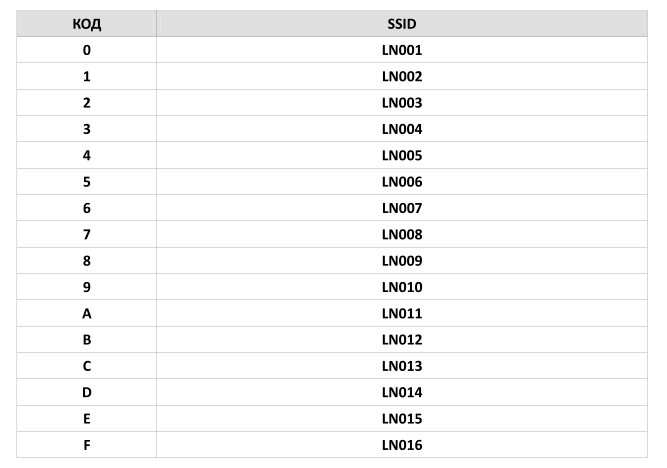

Переключатель SSID устанавливается для изменения имени Master контроллера в разной зоне приема WiFi, каждый контроллер передает свой SSID, как указано в таблице. SSID нумеруется от 0 до 15б при этом имеет 16 кодов. При изменении переключателя имени SSID, необходимо найти и соединиться.

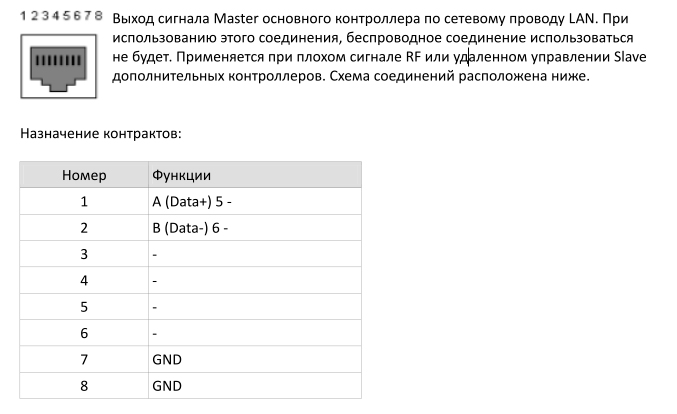

2. Выход сигнала основного MASTER контроллера

3. Кнопка сброса Master контроллерам
Сброс установленных настроек на заводские: удерживать кнопку до 10 секунд.
4. Установка частоты передачи на Master контроллере.
Переключатель RF Code изменяет передающую Rf частоту Master контролера, это необходимо, когда расстояние между основными контроллерами мала, и возникает интерференция, которая влияет выставить одинаковую с Master контроллером для связи контроллеров.
5. Передающая антенна RF (433Мгц)
6. Питание контроллера
7.Приемная антенна управления WiFi.
Встроенные режимы управления контроллера

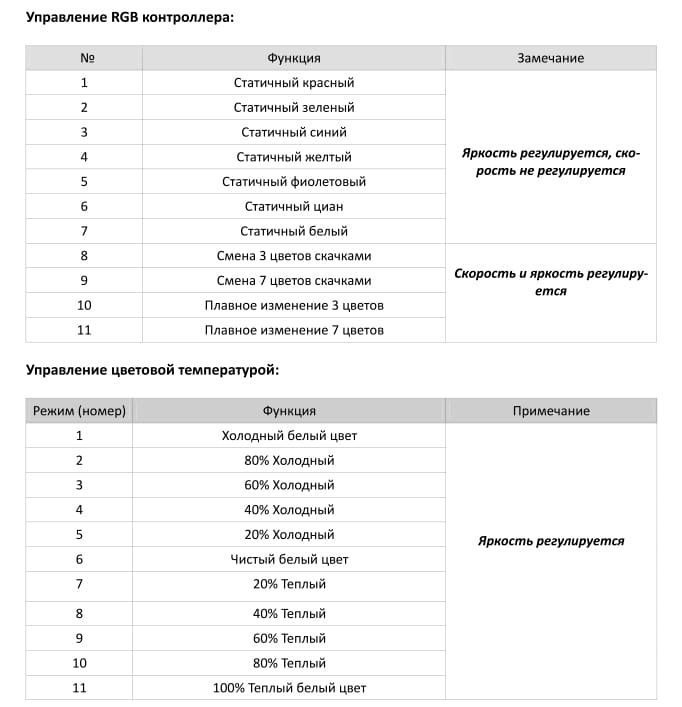

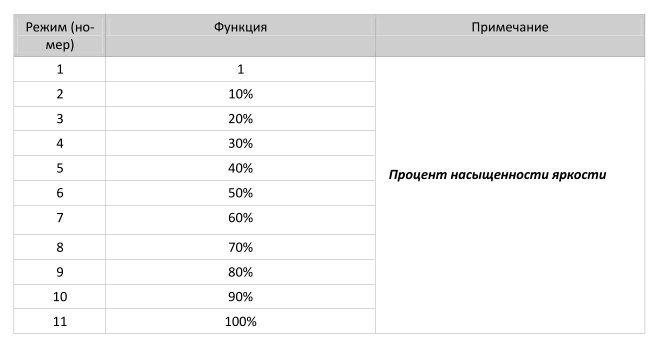

Режим диммирования

Схемы подключения
