Светодиодные ленты SMD 5050
С самого своего появления на рынке и по сей день светодиодные ленты SMD 5050 пользуются огромной популярностью. Особенно они востребованы в решении задач организации вспомогательной подсветки и создания декоративных световых композиций. Цифры в названии обозначают размер светодиодов – ровно 5 мм в длину и ширину. А буквы являются аббревиатурой от английского «Surface Mounted Device» – «устройство поверхностного монтажа» в переводе. Это значит, что диоды крепятся прямо на поверхности подложки. Угол рассеивания света у них составляет 120 градусов, а индекс светопередачи варьируется от 80 до 90 Ra. Мощность одного такого светодиода равна 0.21 Вт. Большая часть подобных устройств рассчитана на работу в сети 12 Вольт, но существуют и другие (24 и 220 Вольт) модели.
Технические характеристики
Область применения
- Основное освещение помещений;
- Декоративная подсветка;
- Рекламная подсветка
- Оформление заведений.
Каталог лент LED SMD 5050
| Рабочее напряжение: | 12 Вольт |
| Мощность: | 7.2 Вт |
| Размер светодиода: | 5050 |
| Класс защиты, IP: | 20 |
| Класс: | LUX |
Светодиодная лента SMD5050 30-led на гибкой самоклеящейся основе с rgb-вариантом исполнения.
| Рабочее напряжение: | 12 Вольт |
| Мощность: | 14.4 Вт |
| Размер светодиода: | 5050 |
| Класс защиты, IP: | 20 |
| Класс: | LUX |
Светодиодное устройство SMD5050 60-led по выгодной цене с rgb-вариантом исполнения.
| Рабочее напряжение: | 12 Вольт |
| Мощность: | 14.4 Вт |
| Размер светодиода: | 5050 |
| Класс защиты, IP: | 68 |
| Класс: | LUX |
LED-лента SMD5050 60-led для организации освещения и подсветки.
| Рабочее напряжение: | 12 Вольт |
| Мощность: | 7.2 Вт |
| Размер светодиода: | 5050 |
| Класс защиты, IP: | 68 |
LED-устройство SMD5050 30-led на гибкой самоклеящейся основе с rgb-вариантом исполнения.
| Рабочее напряжение: | 12 Вольт |
| Мощность: | 7.2 Вт |
| Размер светодиода: | 5050 |
| Класс защиты, IP: | 65 |
| Класс: | LUX |
Светодиодная лента SMD5050 30-led по выгодной цене с rgb-вариантом исполнения.
| Рабочее напряжение: | 12 Вольт |
| Мощность: | 14.4 Вт |
| Размер светодиода: | 5050 |
| Класс защиты, IP: | 65 |
| Класс: | LUX |
Светодиодное устройство SMD5050 60-led для организации освещения и подсветки с rgb-вариантом исполнения.
| Рабочее напряжение: | 24 Вольта |
| Мощность: | 28.8 Вт |
| Размер светодиода: | 5050 |
| Класс защиты, IP: | 20 |
| Класс: | LUX PREMIUM |
LED-лента SMD5050 120-led на гибкой самоклеящейся основе.
| Размер светодиода: | 5050 |
| Класс защиты, IP: | 20 |
LED-устройство SMD5050 60-led по выгодной цене.
| Рабочее напряжение: | 12 Вольт |
| Мощность: | 14.4 Вт |
| Размер светодиода: | 5050 |
| Класс защиты, IP: | 20 |
Светодиодная лента SMD5050 60-led для организации освещения и подсветки.
| Рабочее напряжение: | 220 Вольт |
| Мощность: | 28.8 Вт |
| Количество светодиодов на метр: | 120 LED |
| Размер светодиода: | 5050 |
| Класс защиты, IP: | 68 |
| Класс: | LUX |
Светодиодное устройство SMD5050 120-led на гибкой самоклеящейся основе.
| Рабочее напряжение: | 220 Вольт |
| Мощность: | 14.4 Вт |
| Количество светодиодов на метр: | 60 LED |
| Размер светодиода: | 5050 |
| Класс защиты, IP: | 68 |
| Класс: | LUX |
LED-лента SMD5050 60-led по выгодной цене.
| Рабочее напряжение: | 12 Вольт |
| Мощность: | 14.4 Вт |
| Размер светодиода: | 5050 |
| Класс защиты, IP: | 68 |
LED-устройство SMD5050 60-led для организации освещения и подсветки.
| Рабочее напряжение: | 12 Вольт |
| Мощность: | 14.4 Вт |
| Размер светодиода: | 5050 |
| Класс защиты, IP: | 68 |
Светодиодная лента SMD5050 60-led на гибкой самоклеящейся основе.
| Рабочее напряжение: | 12 Вольт |
| Мощность: | 14.4 Вт |
| Размер светодиода: | 5050 |
| Класс защиты, IP: | 68 |
Светодиодное устройство SMD5050 60-led по выгодной цене.
| Рабочее напряжение: | 12 Вольт |
| Мощность: | 14.4 Вт |
| Размер светодиода: | 5050 |
| Класс защиты, IP: | 68 |
LED-лента SMD5050 60-led для организации освещения и подсветки.
Особенности светодиодов SMD 5050
Led SMD 5050 – это крупные светодиоды квадратной формы. При габаритных размерах 5 на 5 мм их толщина составляет 1.6 мм. Благодаря этому внутри помещается сразу три кристалла, что пропорционально увеличивает мощность диода по сравнению с однокристальными чипами, например, такими как 3528. Кроме того, использование кристаллов разного цвета (красных, зеленых и синих) превращает такие светодиоды в разноцветные, оттенком свечения которых можно управлять. Их используют для изготовления RGB-лент.
На срезах каждого Led SMD 5050 располагается 6 анодов и 6 катодов: от каждого кристалла идет по два контакта. Для работы ему требуется ток 60 или 80 мА. Мощность одного светодиода составляет 0.02 Вт, а светопоток равен примерно 18-20 Лм. Яркость свечения при этом может колебаться в зависимости от температуры: чем она выше, тем ниже яркость. Допустимым для диода диапазоном температуры считаются значения от -40 до +60 градусов. Для изготовления одной светодиодной ленты обычно используется 30 или 60 чипов.
Конструкция светодиода
Чип светодиодной ленты SMD 5050 – это плата с тремя кристаллами, закрепленными на ее поверхности. Она имеет квадратную форму и толщину 1.6 мм. Маркировка SMD в названии диода означает тип установки – поверхностный монтаж. Корпус устройства напрямую соединяется с монтажной платой при помощи контактной площадки.
- Сверхяркие кристаллы выращиваются по технологии металлоорганической эпитаксии, именно они служат в устройстве источником света.
- Корпус размерами 5 на 5 мм чаще всего изготавливают из пластика, а его основание – из материалов с высокой теплопроводностью.
- Еще одним важным элементом конструкции являются контакты, покрытые каждый тонкими пленками из металла. Благодаря их ширине отвод тепла от кристалла становится еще эффективнее.
Каждый чип покрывают сверху специальным составом, предназначенным для отведения света. Например, для белых светодиодов используется люминофор. Он нужен, чтобы нейтрализовать ультрафиолет и задать нужную цветовую температуру. Иногда поверх кристаллов устанавливают фокусирующий купол, для особенно мощных диодов внизу прикрепляется радиатор.
Преимущества SMD LED-лент
- Большой угол рассеивания. У лент SMD 5050 он составляет примерно 120 градусов, благодаря чему их можно использовать не только для точечного, но и для общего освещения.
- Прочная конструкция. Такие диоды изготавливают из надежных материалов. Они ударопрочны, устойчивы к вибрации и способны работать в условиях низких и высоких температур.
- Высокий КПД. SMD LED чипы потребляют мало электроэнергии и при этом отличаются высокой степенью светоотдачи. Они производят достаточно света для освещения небольших и средних по площади помещений.
- Долговечность. Благодаря малой теплоотдаче и высокой прочности корпуса эти устройства прослужат не менее 5 лет без снижения их функциональных характеристик.
- Безопасность. Светодиодами SMD 5050 используется низкий, безопасный для человека ток. В процессе эксплуатации они не выделяют никаких опасных для экологии или здоровья окружающих веществ.

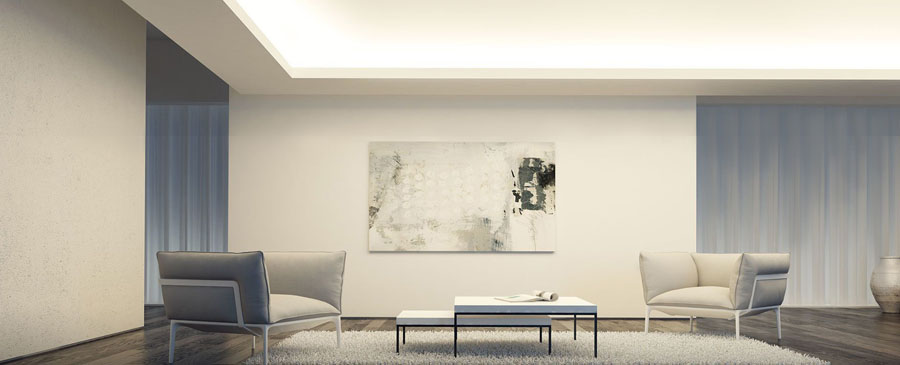

Пример использования светодиодной ленты 5050
