Светодиодные ленты SMD 3014

Светодиодные ленты SMD 3014 получили широкое распространение благодаря своим особенностям: они обладают устойчивость к вибрации, влажности и перепадам температур. Еще одна их отличительная черта – сочетание высокой теплопроводности с низким тепловым сопротивлением. Все вместе это обеспечивает светодиодам продолжительный срок службы.

Цифры в их названии обозначают размер светодиодов: 30 мм в длину и всего 14 мм в ширину. А толщина одного такого чипа обычно варьируется в пределах 0.5-0.8 мм. Буквы являются аббревиатурой от английского «Surface Mounted Device» – «устройство поверхностного монтажа» в переводе. Это значит, что диоды крепятся прямо на поверхности подложки. Они предназначены для работы в сетях с прямым напряжением от 2.7 до 3.3 В и силой тока достигающей 30 мА.

Технические характеристики:

Рабочее напряжение12 B
Мощность6 Вт
Количество светодиодов на 1 метр60
Класс защитыIP20-IP65

Область применения:

  • Основной источник света;
  • Декоративная подсветка помещения;
  • Уличное освещение;
  • Рекламная подсветка;
  • Элементы автотюнинга.

Характеристики SMD 3014 в сравнении с другими


Размер светодиода Количество кристаллов Мощность, Вт Рабочий ток, мА Световой поток, Лм
3014 1 0.1 30 9-11
Характеристики других светодиодов
2835 1 0.2-1 60-300 20-100
3528 1 0.06 20 5
5050 3 0.2 60 15
5630 1 0.5 150 40
Быстрый подбор светодиодных лент
  • Цвет свечения:
  • Мощность:
    Рабочее напряжение:
    Цена:
    от до руб.
Расширенный поиск
  • Количество светодиодов:
    Длина ленты в упаковке:
  • Степень защиты, IP:
  • По классу:
  • По размеру светодиода:
Свернуть

Каталог лент LED SMD 3014

Сортировать:
Светодиодные ленты 3014 60/м IP20 29374
Рабочее напряжение: 12 Вольт
Мощность: 6 Вт
Размер светодиода: 3014
Класс защиты: IP20
Цвет свечения: белый холодный
Производитель: Lederon
Класс: LUX PREMIUM

Светодиодная лента 3014 60/м гибкая

Цена от:
135 руб./метр
для дилеров
243 руб./метр
розничная
На складе
Светодиодные ленты 3014 60/м IP20 29375
Рабочее напряжение: 12 Вольт
Мощность: 6 Вт
Размер светодиода: 3014
Класс защиты: IP20
Цвет свечения: белый теплый
Производитель: Lederon
Класс: LUX PREMIUM

Светодиодная лента 3014 60/м со светодиодами типа SMD 3014

Цена от:
135 руб./метр
для дилеров
243 руб./метр
розничная
На складе
Светодиодные ленты 3014 60/м IP65 29378
Рабочее напряжение: 12 Вольт
Мощность: 6 Вт
Количество светодиодов на метр: 60 LED
Размер светодиода: 3014
Класс защиты: IP65
Цвет свечения: белый холодный
Производитель: Lederon
Класс: LUX PREMIUM

Светодиодная лента 3014 60/м по выгодной цене

Цена от:
160 руб./метр
для дилеров
288 руб./метр
розничная
На складе
Светодиодные ленты 3014 60/м IP65 29379
Рабочее напряжение: 12 Вольт
Мощность: 6 Вт
Количество светодиодов на метр: 60 LED
Размер светодиода: 3014
Класс защиты: IP65
Цвет свечения: белый теплый
Производитель: Lederon
Класс: LUX PREMIUM

Светодиодная лента 3014 60/м гибкая

Цена от:
160 руб./метр
для дилеров
288 руб./метр
розничная
На складе

Особенности светодиодов SMD 3014

Led SMD 3014 – это одни из самых компактных светодиодов. Они имеют прямоугольную форму и размеры 3 на 1.4 мм при высоте 0.75 мм. Контакты – анод и два катода – располагаются не сбоку, а снизу корпуса. Внутри помещается только один кристалл, обеспечивающий светопоток от 9 до 13 Лм. Яркость свечения диода имеет обратную зависимость от температуры самого устройства и окружающей среды: чем теплее становится, тем ниже тем более тускло светит чип. В целом эти светодиоды способны работать в диапазоне температур от -40 до +85 градусов.

На подложке ленты чип крепятся при помощи технологии поверхностного монтажа Surface-mount technology. Мощность одного SMD 3014 равна примерно 0.1-0.12 Вт. Для работы ему нужен ток 30 мА и напряжение 3-3.6 В. .Чаще всего эти диоды используют для изготовления LED лент с 30, 60 или 120 чипами на прогонный метр. Гораздо реже можно найти устройства с 240 светодиодами.

Конструкция светодиода

Чип светодиодной ленты SMD 3014 – это крохотная прямоугольная плата с закрепленным на ее поверхности кристаллом. Она относится к диодам поверхностного монтажа. Это значит, что чип при помощи контактной площадки напрямую соединяется с монтажной платой.

  • Источник света в устройстве – это сверхяркий кристалл, выращенный по технологии металлоорганической эпитаксии.
  • Пластиковый корпус имеет размеры 3 на 1.4 мм, его основание изготовлено из материалов с высокой теплопроводностью.
  • Еще один важный элемент конструкции – контакты, покрытые тонкой металлической пленкой. Благодаря ширине выходов обеспечивается более эффективное отведение тепла от кристалла.

Каждый чип SMD 3014 покрыт специальным светоотводящим составом. Например, для белых светодиодов используется люминофор. Он нужен, чтобы нейтрализовать ультрафиолет и задать нужную цветовую температуру. Иногда поверх кристаллов устанавливают фокусирующий купол, для особенно мощных диодов внизу прикрепляется радиатор.

Преимущества SMD LED-лент

  • Большой угол рассеивания. У лент SMD 3014 он составляет примерно 120 градусов, благодаря чему их можно использовать не только для точечного, но и для общего освещения.
  • Прочная конструкция. Такие диоды изготавливают из надежных материалов. Они ударопрочны, устойчивы к вибрации и способны работать в условиях низких и высоких температур.
  • Высокий КПД. SMD LED чипы потребляют мало электроэнергии и при этом отличаются высокой степенью светоотдачи. Они производят достаточно света для освещения небольших и средних по площади помещений.
  • Долговечность. Благодаря малой теплоотдаче и высокой прочности корпуса эти устройства прослужат не менее 5 лет без снижения их функциональных характеристик.
  • Безопасность. Светодиодами SMD 3014 используется низкий, безопасный для человека ток. В процессе эксплуатации они не выделяют никаких опасных для экологии или здоровья окружающих веществ.

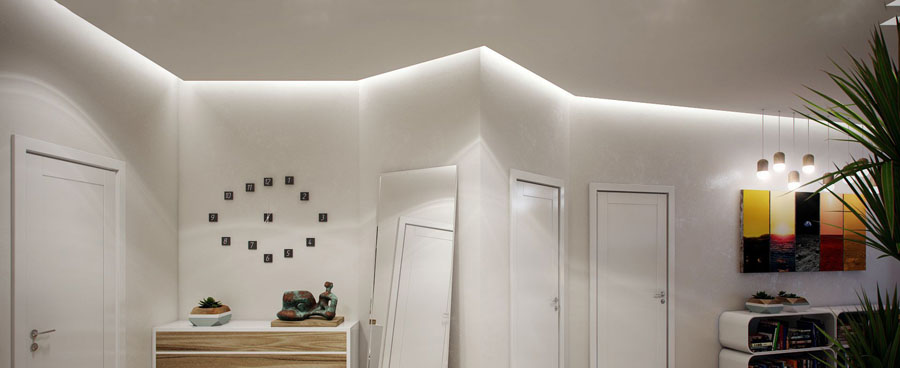

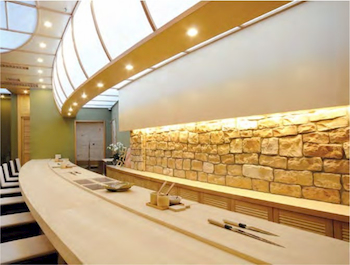

Пример использования светодиодной ленты 3014

На складе

мощность: 6 Вт

количество светодиодов: 60

рабочее напряжение: 12 V

для диллеров: от 115 руб.

розничная: от 173 руб.
