Приемник для контроллера DMX3 / LD-DMX3 receiver 27968
Приемник для контроллера DMX3 / LD-DMX3 receiver 27968
Контакты для заказа:
Тел. 8 (499) 344-05-03 Москваe-mail: Mail@mir-svetodiodov.ru контакты в регионах
| Технические характеристики | |
| Входной ток: | DC12-24V |
| Напряжение: | 4А / канал х 3 |
| Диапазон скоростей: | 0-100 |
| Интерфейс подключения: | DMX512 |
| Размеры упаковки: | L230 x W180 x H55 mm |
| Виды изменений: | 34 вида программ изменений переключения (скачками и плавно) |
| Каналы выходной мощности: | 1~288W |
| RGB: | 255х255х255 |
| Внешние размеры: | L224 x W130 x H41 mm |
| Вес брутто: | 950 гр |
Многофункциональный LED приемник для контроллера имеет цифровой интерфейс на базе LCD. Контроль смены цвета RGB осуществляется посредством 4-жильных 3-канальных (анодных) ламп LED. Контроллер поддерживает 34 режима смены цвета, что соответствует стандартному протоколу DMX512. Контроллер может работать как в автономном режиме, так и в режиме приемника контрольного сигнала по протоколу DMX512 в режиме реального времени.
Основные функции
- 2*16 — LCD жидко-кристаллический рабочий дисплей
- 3 канала управления RGB, максимальное напряжение на выходе 4А
- 34 вида изменения цветов (скачками и в плавном режиме)
- Настройка Диммера — от 0-255, вы можете по выбору установить нужный вам цвет и яркость
- Вы можете менять режим функции автоматически и выбирать установленный вами режим
- Вы можете использовать DMX512 интерфейс для управления всеми устройствами на расстоянии
- Содержит DMX512 декодер (3 адреса)
- Содержит функцию сохранения параметров и режимов
- Содержит функцию перезагрузки (для возобновления параметров, установленных разработчиками.

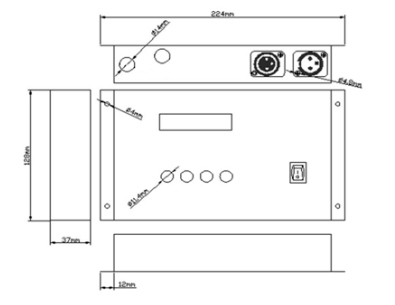

Внешние габариты:
Инструкция по эксплуатации
***Первым подключается кабель к которому подается напряжение, затем – кабель, подающий напряжение. Перед включением прибора в сеть исключите возможность короткого замыкания;
***На контроллере предусмотрено четыре функциональных кнопки: MODE, PARA, UP, DOWN.
1. Выбор режима осуществляется нажатием клавиш MODE, UP или DOWN:
| № | Режимы на дисплее | Примечания |
| 1 | Черный | Статичный черный |
| 2 | Статичный красный | Статичный красный |
| 3 | Статичный зеленый | Статичный зеленый |
| 4 | Статичный голубой | Статичный голубой |
| 5 | Статичный желтый | Статичный желтый |
| 6 | Статичный пурпурный | Статичный пурпурный |
| 7 | Статичный циан | Статичный циан |
| 8 | Статичный белый | Статичный белый |
| 9 | Изменение цвета | Изменения множества цветов скачками |
| 10 | Изменение цвета 2 | Изменения скачками (вспышками) |
| 11 | 6 цветов меняется | Изменения скачками 6 цветов |
| 12 | 6 цветов меняется-2 | Изменения скачками (вспышками) |
| 13 | RGB изменение | Изменения скачками 3 цветов |
| 14 | RGB изменение 2 | Изменения скачками (вспышками) |
| 15 | RG изменение | RG изменение скачками |
| 16 | RB изменение | RB изменения скачками |
| 17 | GB изменение | GB изменения скачками |
| 18 | Белый меняется | Плавное изменение множества цветов |
| 19 | Гладкое изменение | Плавное изменение 3-цветов |
| 20 | RGB гладкое изменение | |
| 21 | RG гладкое изменение | RG изменение плавное |
| 22 | RB гладкое изменение | RB изменение плавное |
| 23 | GB гладкое изменение | GB изменение плавное |
| 24 | Плавное изменение | Слабомерцающее множество цветов |
| 25 | RGB плавное изменение | 3-цвета слабомерцающие |
| 26 | Белый плавное изменение | Белый слабомерцающий |
| 27 | RG Плавное изменение | RG слабомерцающие |
| 28 | RB Плавное изменение | RB слабомерцающие |
| 29 | GB Плавное изменение | GBслабомерцающие |
| 30 | R плавное изменение | R слабомерцающий |
| 31 | G Плавное изменение | G слабомерцающий |
| 32 | В Плавное изменение | B слабомерцающий |
| 33 | Режим регулировки | Регулировка RGB от 0-255 |
| 34 | Авто программа | Программы меняются автоматически |
| 35 | DMX512 режим | DMX512 команда управления |
| 36 | DMX512 декодер | DMX512 декодер |
2. Установки с помощью кнопки PARA (1-8 —это статичные программы, без функции регулирования)
3. Кнопка UP: увеличить значение параметра/задать параметр
4. Кнопка DOWN: уменьшить значение параметра
5. AUTO PROGRAM — режим управления частью заданных параметров (7-32) или всеми параметрами в повторяющемся режиме, вы можете устанавливать параметр, чтобы контролировать их выполнение в текущем периоде работы.

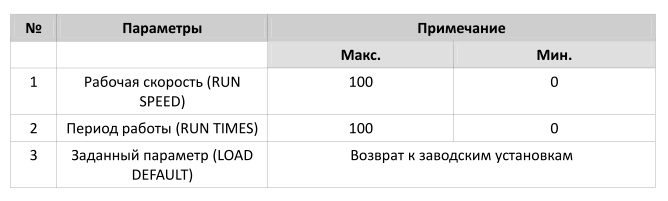

6. RUN TIMES (ПЕРИОД РАБОТЫ): соберите периоды работы в режим 34 АВТО ПРОГРАММЫ, если операция выполнения - 0, то это означает что заданный параметр не выполняется.
7. Текущие параметры: каждая программа имеет текущие заводские установки, и сохранена отдельно в памяти контроллера, функция LOAD DEFAULT (предварительно заданные параметры) могут вернуть программу в параметр заданный по умолчанию. Если стоит режим AUTO PROGRAM, то все программы могут вернуться к параметрам по умолчанию полностью используя предварительные заданные параметры (LOAD DEFAULT).
8. 33 — РЕЖИМ РЕГУЛИРОВКИ — регулировка диммера в ручную, вы можете регулировать уровень яркости (RGB от 0-256)
9. 35 — DMX512 DECODER - для управления изменениями (первый адрес) и скоростью (второй адрес).
10. 36 — DMX512 - это DMX декодер, полностью принимающий внешний сигнал DMX512. Он занимает 3 адреса: R-первый адрес / G-второй / B-третий. И на нем нужно задать адрес

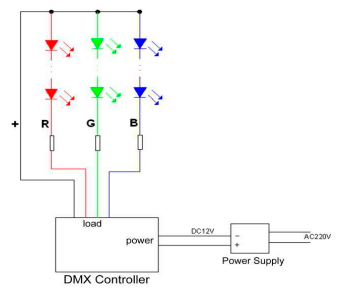

Схема подключения без DMX:

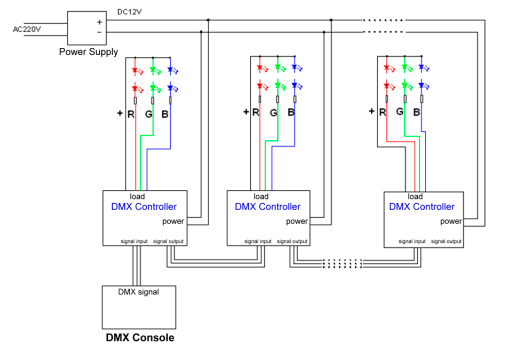

Схема подключения с DMX:
Внимание:
