Диммер в виде сенсорной панели LD-hand type touch panel dimmer 27962

Контроллер в виде сенсорной панели, это новое устройство управления светом (256 уровней управления). Дизайн поверхности, выполненный из стекла придает устройству особую элегантность и изысканность. Высокоточность чипа повышает чувствительность сенсорной панели и помогает снижать вибрацию. Исходя из своих потребностей, пользователи могут выбирать освещение нужной яркости.

• Применяется для управления светодиодным освещением с напряжением DC12–24V
• 256 уровней яркости (мягкий, ровный свет)
• Регулировка яркости PMW (ШИМ) с «мягким стартом»
• Высокая чувствительность сенсорной панели

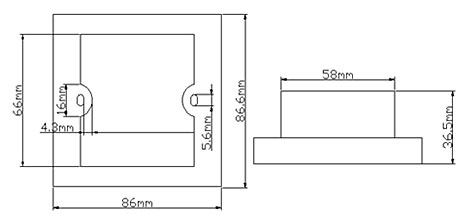

Внешние размеры:

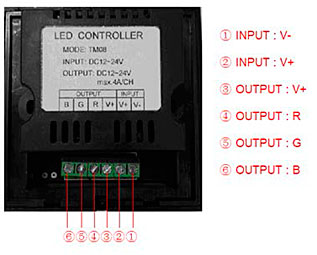

Спецификация интерфейса:

Управление:

Данная кнопка имеет 2 функции:
(1) ON/OFF – вкл/выкл коротким нажатием
(2) Dimmer (светорегулятор): Долгим нажатием эта кнопка запускает функцию диммера

Метод установки

1. Аккуратно с помощью отвертки приподнимите верхнюю крышку панели, как показано ниже:

2. Отсоединение кабеля.

Потяните за крепление, а затем вы можете медленно отсо-единить кабель, как показано ниже:

3. Подключение

В стандартном применении в соответствии со схемой выше

4. Установка базы

Как показано на изображении, вставить контроллер в корпус, закрепить винтами, вставить в стену

5. Закройте сенсорную панель

Присоедините кабель в соответствии с п.1, закрепите место крепление плоского кабе-ля, только после этого установите панель.

Примечание:

1. Сначала присоедините кабель к которому подается напряжене, затем кабель питания;
2. Прежде чем включить устройство, убедитесь что провода не соприкасаются, во избежание короткого замыкания;
3. Напряжение блока питания варьируется от DC12V-DC24V, не используйте блоки пита-ния с напряжением выше указанного!
