Контроллер RGB LD-RC-B3 panel+remote RGB 12-24V 3x4A Type B 28044

ЦЕНА, руб.:

2 530

для дилеров

4 554

розничная

Контакты для заказа:

Тел. 8 (499) 344-05-03 Москва
e-mail: Mail@mir-svetodiodov.ru контакты в регионах

Технические характеристики
Входное напряжение:	DC5V, 12V-24V (опция под заказ)
Выход:	три канала
Максимальный ток нагрузки:	< 3 А на канал
Выходная мощность:	5V<45W, 12V<108W, 24V<216W
Размер контроллера:	L120W75H31 mm
Масса нетто:	225 г
Масса брутто:	285 г
Рабочая температура:	-20~+60 °C
Статичное потребление мощности:	7<1W
Отправить заявку

RF Panel RGB controller – это многофункциональный микро-контроллер продвинутого уровня с ПДУ и радио-сигналом (RF control) для управления разными видами светодиодного освещения: точечными источниками света, гибкими светодиодными лентами, настенными лампами, настенными светодиодными инсталяциями и т.д.

Данный контроллер обладает рядом преимуществ, такими как: удобное подключение, простота в использовании и другими. В соответствии с потребностями покупателей, контроллер имеет множество режимов управления светом (быстрая смена цвета, плавная смена цвета, режим стробоскопа и т.д.)

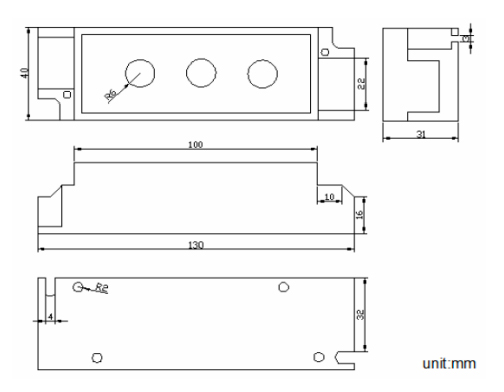

Внешние размеры устройства

Вход для провода питания (интерфейс снабжен DС разъемом):

Интерфейс выхода для проводов подающих питание (имеет разъемы «папа-мама» с винтами):

Подключение и управление:

1. Сначала подсоедините провод к которому подается питание, затем провод, подающий питание. Прежде чем включить устройство, убедитесь, что все провода правильно подключены, в избежание короткого замыкания.

2. Пульт дистанционного управления имеет 6 функциональных кнопок:

ON /OFF: вкл. / выкл.устройства в любом режиме;

MODE: кнопка смены цветовых режимов (всего 21 режим);

B+: управление яркостью / нарастание яркости при однократном нажатии (до 256 уровней);

B-: управление яркостью / уменьшение яркости при однократном нажатии;

S+: управление скоростью / нарастание при однократном нажатии (до 100 уровней);

S-: управление скоростью / уменьшение однократным нажатием;

3. Панель контроллера имеет 8 функциональных кнопок:

ON /OFF: вкл. / выкл.устройства в любом режиме;

PAUSE: проигрывание и остановка на понравившемся режиме

BRIGHT: управление яркостью / нарастание яркости (10 уровней);

BRIGHT: управление яркостью / уменьшение яркости;

SPEED: управление скоростью / степень нарастания (10 уровней);

SPEED: управление скоростью / степень уменьшения;

MODE: режим выбора цвета / вверх (21 режим);

MODE: режим выбора цвета / вниз;

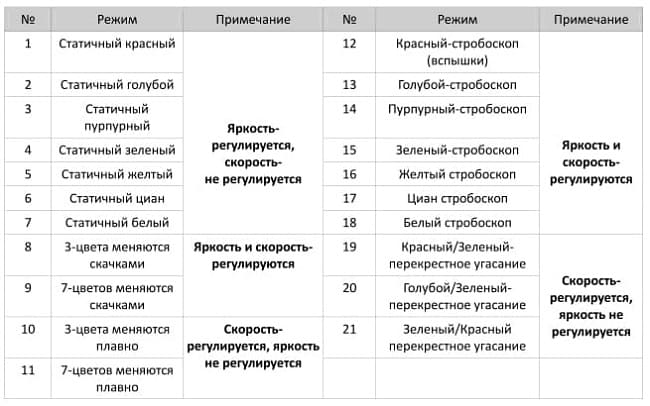

4. Стандартные режимы:

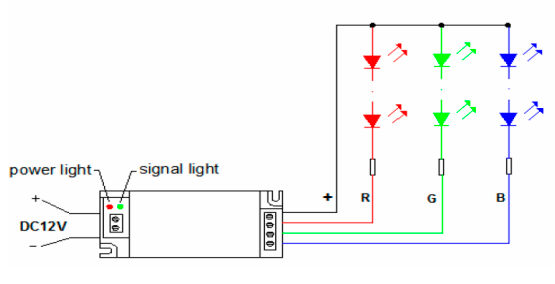

5. Схема подключения:
